EMU et routage multicanal en ASIO des canaux WDM
Ce tutorial à pour but de montrer comment mettre en place le routage des canaux du pilote WDM de cartes son EMU supportées par le Patchmix (le panneau de contrôles des cartes EMU). En gros ça permet de traîter avec un logiciel tiers (du style Nuendo, Cubase, Console, NSP, etc ...) le son provenant des applications utilisant les pilotes WDM de la carte (par exemple Powerdvd, Winamp, Foobar2000, Windows Media Player, etc ...). Grâce à ce système, on peut faire plein de trucs sympa, comme de la correction acoustique, du bass management, ou de façon plus générale effectuer des traitements sur le son provenant de ces programmes EN TEMPS REEL !
1/ Configuration du patchmix
Tout d'abord, il faut créer une nouvelle session vide du patchmix (c'est pas obligatoire, mais dans le cas de ce tuto ça montrera un peu le fonctionnement du patchmix)
Ensuite on crée les différentes pistes WDM (l'emu 0404 dont je dispose ne possedant que 4 cannaux (2 analogiques et 2 numériques), EMU n'a activé que 4 canaux pour le pilote wdm, et donc je n'ai que les canaux Wave 1/2 et Wave 3/4, mais sur une 1616 ou 1820 il faut rajouter aussi les canaux wave 5/6 et wave 7/8)

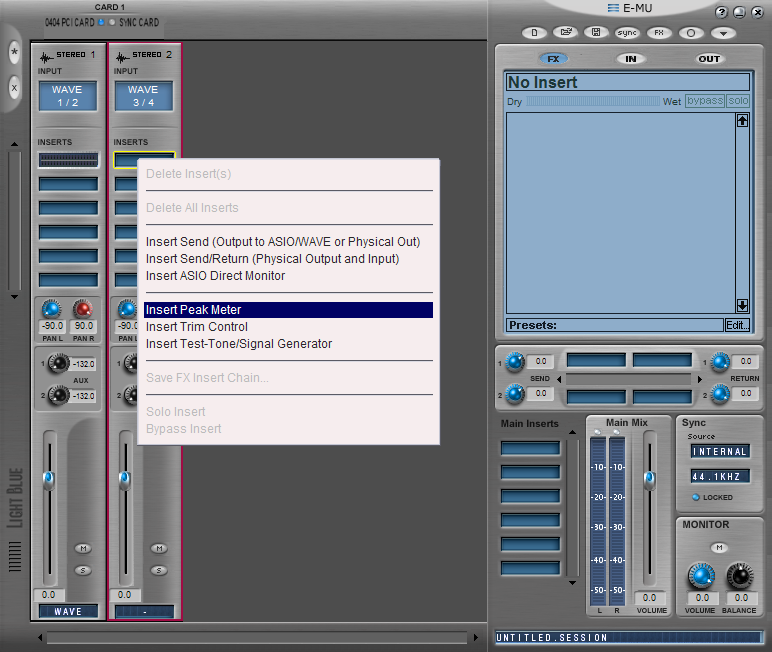

On peut ajouter des peak meter en insert à chaque piste pour contrôler que le signal arrive bien aux pilotes wdm.
Ensuite il faut router le signal provenant des voies wdm de la carte vers des entrées asio qui seront récupérées par nuendo (ou n'importe quel logiciel faisant office de vst-slot connecté en asio), puis récupérer le signal traité dans des sorties asio.
Pour cela, il faut, pour chaque voie stéréo WDM du patchmix, ajouter en insert un « ASIO Direct Monitor » qui va envoyer le signal de la voie stéréo wdm sélectionnée vers une paire d'entrées asio de la carte, et faire revenir le signal sur la piste WDM en le récupérant d'une paire de sorties ASIO.
On peut ajouter à la suite de chaque « ASIO Direct Monitor » un peak meter pour visualiser le signal reçu, ça ne mange pas de pain et peut être utile en cas de problème ;-) .

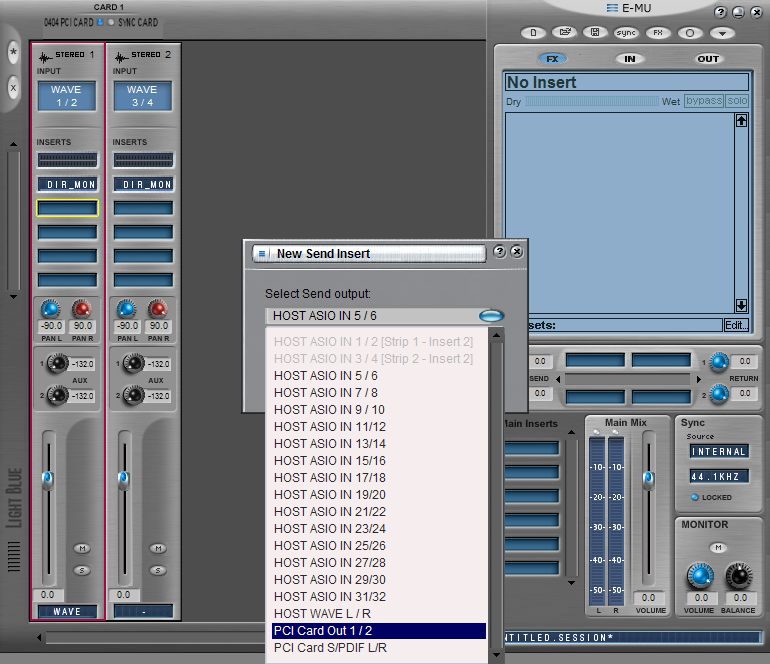

Ensuite, il faut router les différentes voies vers les sorties physiques de la carte, et pour cela à la suite des différents inserts ajouter un « Send ASIO / Physical Out » et sélectionner la paire de sorties correspondantes.
Voila, le patchmix est configuré !
Il ne reste plus qu'à configurer le vst-slot.
2/ Configuration du VST-Slot
Note : je vais faire semblant d'avoir une 1820 (8 canaux wdm routés, et non pas 4 comme à la partie 1).

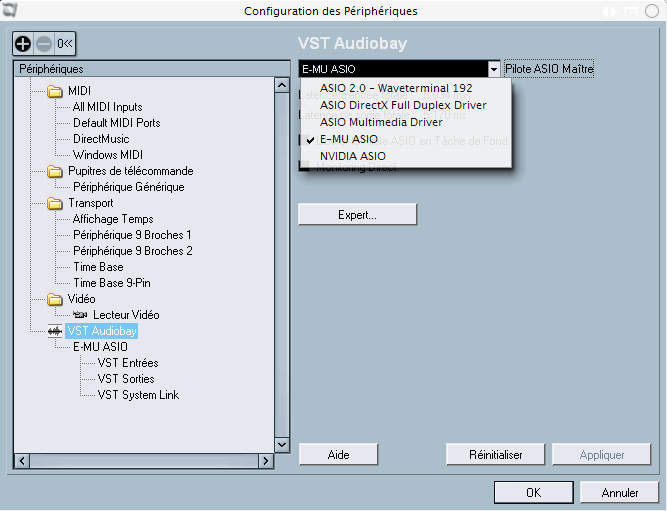

Premièrement, il faut bien vérifier d'avoir choisi le bon pilote ASIO, réglé sa latence, et que toutes les entrées / sorties asio sont reconnues :

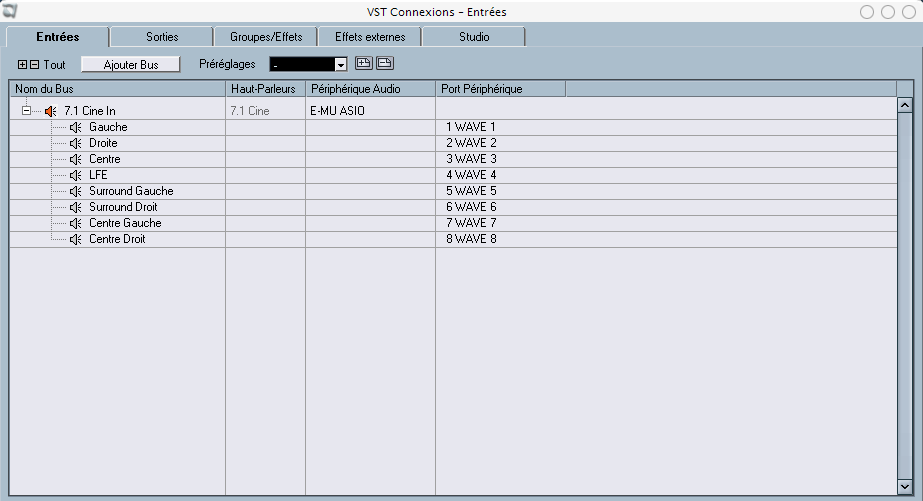

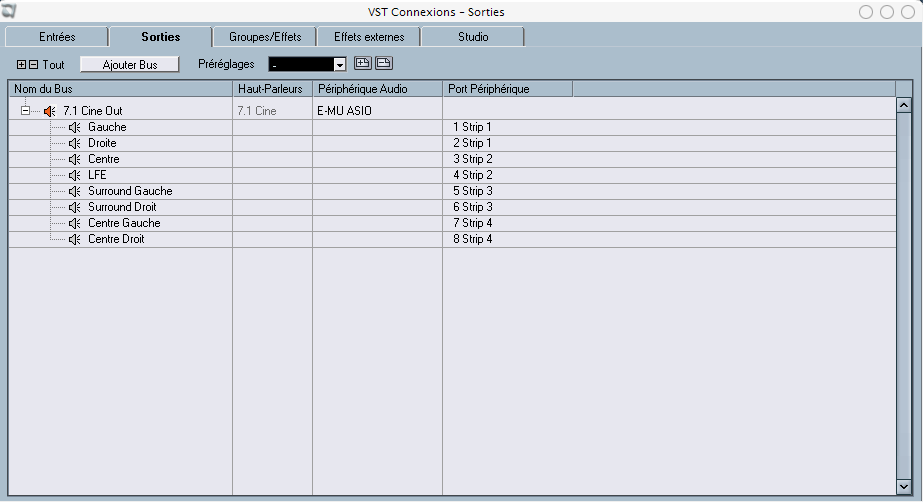

Dans la fenêtre VST Connexions (Périphériques -> VST Connexions ), créer des voies 7.1 en entrée et en sortie en utilisant les entrées et sorties asio de la carte.

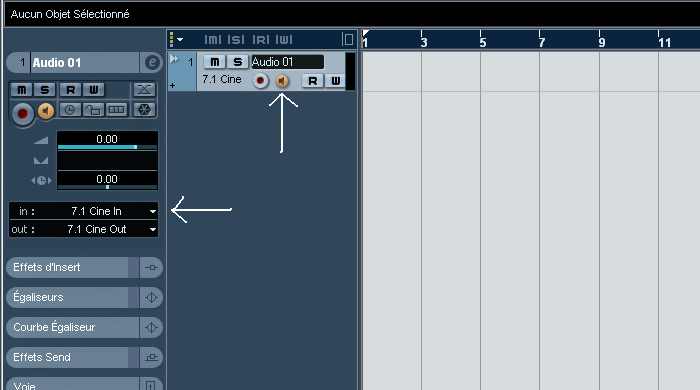

Ensuite on crée un nouveau projet vide, on vérifie le sample rate (Projet -> Configuration) pour qu'il corresponde au logiciel qui lit en wdm, on ajoute une piste Audio en 7.1, normalement nuendo aura choisi tout seul les bonnes entrées et sorties, et on active le mode monitor, histoire d'entendre le son qui arrive des pilotes asio (et donc wdm) de la carte …
… ET LA CA MARCHE ! (ou pas, mais dans ce cas voir juste en dessous)
EDIT : En fait c'est mieux de créer des voies mono, puis de les assigner chacune à un canal d'entrée et de sortie (en haut de chaque voie mono dans le mixer, on peut choisir la source et la destination), comme ça on peut faire des réglages indépendants sur chaque voie (volume, mute, etc ...). On peut également lier les voies mono pour qu'une modification sur une voie s'applique sur toutes, pour cela sélectionner les voies qu'on veut lier, puis clic droit -> lier les voies.
3/ Ca marche pas, comment je fais ?
